Я бы добавил, что это линейный стабилизатор, а не преобразователь.

Вот что бывает, читая посты по диагонали.

вообще-то LM7805 по своей сути это импульсный преобразователь ... - на выходе которого обязателен конденсатор 0,01 мкф ...

А можно ли поставить два прикуривателя для ультракурящих? :))))))))

ЗЫ И в багажник еще один... И на задние сиденья... И в подкапотное пространство...

Можно, посадочные места и разъемы, у розетки и прикуривателя, одинаковые, также можно и две розетки впихнуть.

Привет всем, поставил себе доп розетку и ненарадуюсь, очень удобно, прикуриватель на своем месте и антирадар всегда работает!!! Всем спасибо за инфу!!!)

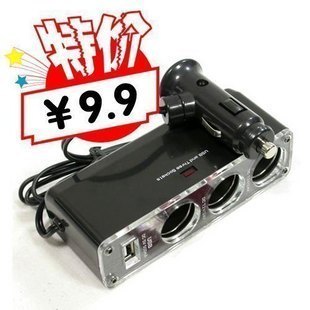

наверное проще поставить вот это

Leo21rus,
Так найди место, поставь и выложи фото результата! если это будет действительно поставлено, а не брошено.

Всем спс за информацию, побежал заказывать две допрозетки)))

подключил 5 вольт к двум крайним проводам (1 и 4), на телефоне зарядка не идет, а на навигаторе, только когда выключен заряжается. не правильно подключил!???
http://www.hardware.zp.ua/docs/usb.htm

родная зарядка от 220 позволяет шарить в навигаторе и пользоваться навигацией, в авто работает как при подключении к ноуту. провода нужно подключить к 2-му и 3-му контакту?! телефон вообще ни как не реагирует на подключение.

_michael_
Средние контакты USB разъема меж собой замыкать пробывал?

нет. а надо?!

- еще как надо ! - тогда и вопросов бы не было ! ( но только между собой и ни с чем другим )

блин, чегоже я раньше то не уточнил.... заэпоксилинил http://images.yandex.ru/yandsearch?ed=1&am...&rpt=simage все нафик )))) ладно, переделаю ))) еще одна usb - мама есть )))

спасибо! спаяю их между собой.

коли такое дело, фото моей работы с меня )))

И все же - где взять постоянный + на доп розетку? Так, чтобы вне зависимости от ключа зажигания напряжение было всегда?
Понятно, что можно бросить напрямую от аккумулятора - через предохранитель. Но хлопотно тащить через щит моторного отсека.
А в салоне где бы подцепиться?

Ох и намаялся я чего-то с этим всем...
Ну никак у меня не хотела выщёлкиваться панель.
Центральную заглушку выколупал изнутри, но это мне ничем не помогло, тянул и так и так, отжимать пробовал и тут и там - мёртво стояла!
КАК она у меня вылетела - я так и не понял, дважды не повторю.
Рестайл 8 года, GL. Заглушка незянятого разъема на защелках! Изнутри её не вытащить, если только ты не змея!
Сама панель на СЕМИ защёлках! два по краям, три сверху и два снизу. УЖОС!
Кароч ладно, извлёк. А вот розетки в нашем убогом городе я не нашёл... Ходил, примеривал - тупо. То длинное гнездо - не достают зарядки, то гнездо Ок, но невозможно поставить розетку из-за большого пластика. То просят 600 рэ за Шевролетскую розетку под привоз. Вот такая печальная история...
В общем я в раздумьях. Вариантов, в общем-то, нету, скорее всего закажу сам через Exist.ru.
Кто за сколько розетку брал, товарищи?

Говорят, есть свободный +12В на магнитоле! Только вот насколько это корректно - цеплять потребителя на этот "конец"?
Тоже Необходимо, ибо на коротких стоянках, когда необходимо на 2-3 минуты выйти из машины, зарядка навигатора(КПК) останавливается, а это есть лишний износ аккума!

Блок IP в салоне:
Толстый красный (+)это всегда +12В

Я за 400 брал, оригинальную.


Есть, но не свободный и на ток розетки не расчитаный.
Если так нужны постоянные +12В на розетке, советую протянуть доп.провод напрямую от аккума, есесьно поставив предохранитель возле аккума, на этом проводе.

Вот это дело! Берём его и питаем обе розетки. Аккуратно и вдумчиво! Предохранитель ставим в разрыв, прально? Насколько ставить? Как и на прикуривателе?

CraNik,
Пред надо, можно 15 а, достаточно.

Все же протянул +12 от аккумулятора. Снимал левый подкрылок, но провод продергивал не через общую гофру, а через уплотнитель троса капота (так проще)
Почему напрямую? Подумалось, что так надежнее будет. Предохранитель висит сразу после клеммы аккума. 15 ампер.
Розетка в экзисте - 404 рубля

Ставил GM-овскую. срок - 2 дня. цена 45 грн. ( $5,5)
сегодня поставил.
еще купил на рынке жигулевский (40 грн) с подсветкой. сделал его потайным - для видеорегистратора!
все подключил через дополнительный предохранитель на 15А
а так же сделал подсветку прикуривателя
слайды:

А можно схемку ? :) я тоже такое хочу. а то что продается маломощное, или достаточно дорогое чтоб расковыривать . а мне надо на 1А.

У поставщика неожиданно обнаружилась ... лось... гнездо! :) Оптовая цена - 250 рэ, Заглушка резиновая, можно повернуть, как душе угодно!

В общем заказал, приехало, попытался поставить в уже пару недель вытащенную панель. Хм... А великовата розеточка-то оказалось. Ладно, мой друг - напильник... Выбрал пару миллиметров по кругу и вуаля - гнездо в гнезде! :)
Далее поехал к приятелю, которому огромное спасибо за всё! :) И была проделана операция, рекомендованная на страницах этой темы.
Постоянный плюс взяли отсюда:

Разъем красного провода достаточно большой, чтобы "подсунуть" ему еще один провод. Что и было сделано. Клемма извлеклась, подпаян провод.
Предохранитель был куплен примерно такой:

и с обратной стороны у него пазы крепления, а сверху платы с предохранителями прекрасное свободное место под эти пазы. Где предохранитель на 15А и получил прописку.
Дальше дело техники и изворотливости позвоночника. Прокинулся и закрепился с маниакальным усердием плюсовой провод до панели с гнёздами 12В. Где ветвился на 2 штуки. Масса изящно была вставлена в штекер от родного прикуривателя, после чего оный был обклеен пенопластом. Всё проверено, собрано и всУнуто! :)
Итог: имеем постоянные 12В при выключенном зажигании и 2 гнезда под разные девайсы прикуривательной направленности! Спасибо теме! :)

а схемка - проще не бывает ... :

- на +12 подключается вход КЕРЕН 5 ... (левый) - еще на это вывод "+" конденсатора 50.0 х 35 В
- средний - на корпус ( сюда-же "-" всех конденсаторов )
- на выход +5 В( правый) подключаются конденсаторы и 500.0 х 15В и 0.1 мкф

корпус КРЕН - он-же корпусной "-" прикручивается к радиатору (от старой мамы-платы )
КРЕН может держать ток и 3 А ... но нужен неплохой радиатор ...

спасибо. буду пробовать :)

ондер на 0.1 параллельно 500 ?

Keldar, ага !

крен - импульсная штука ... и на выходе просто электролита не достаточно !

да, имелась ввиду керамика на 0.1 :)

я понимаю, электролитов таких я в природе не видел :)


еще раз спасибо. давно я элетроникой занимался :)

прошу без сарказма ...

- у электролита и индуктивность проводников обкладок и очень большая емкость - для импульсных помех = не успевает сгладить ...
а у керамики - как раз емкостишка малая, но и паразитных явлений наного меньше ... инерция низкая - как результат : сглаживаем импульсные помехи ...

Заказал доп.розетку 96482587 за 300 рубл.- установил вместо заглушки, подключил при помощи 4-х проводков с клеммами (4- мамы, 2- папы). Всё быстро и просто.
Спасибо за наглядные пособия!

alexx35ru
Подскажи, пожалуйста, площадь сечения проводов на розетку? Прикупил себе тоже розетку (вперед, рядом с прикуривателем), надо проводок заранее взять, чтобы долго панель разобранной не была...

Я вот тоже давно перестал электроникой заниматься, но когда занимался ей (очень плотно) - всегда считал КРЕН линейным стабилизатором.

КРЕН внутри её кристалла работает в импульсном режиме ... на частоте от 50 до 100 КГц ... пульсации по выходу до 50 мВ ...
так-же возможны проявления резонансных пичков ( возникает генерация ) на 7-8 КГц ... до 2 В по входу ...

Откуда такая информация? Ни структурная ни принципиальная схемы это не показывают.
http://www.ddrservice.info/files/Integrate...L/lm/lm7805.pdf
http://www.allcomponents.ru/fci/lm7805.htm

randr79,
- схема - она конечно линейная аналоговая - 3 диф.каскада + источник образового напряжения + защита по выходному току ...
= но ! выходной транзистор работает в ключевом режиме ( импульсном ) ( смотрели щупом на кристалле ) ... и сглаживание происходит на нагрузочном резисторе 0,2 Ом и внешних емкостях !

попробуй КРЕН запусти без емкостей на токе от 0.5 до 1 А - и посмотри вход и выход осциллом ... - "приятно" удивишься ! импульсным помехам ...

Что бы выходной транзистор работал в имп. режиме должен присутствовать некий элемент (имею в виду на структурной схеме) имп. схемы. И регулировка U вых. была бы с помощью ШИМ. В КРЕН ничего подобного нет.
А видимые импульсы без выходной емкости могут быть следствием возбуждения схемы.

Господа, я надеюсь, что после завершения диспута никто не обидится, что я удалю ваши посты?

Прочитал две темы, зачесались руки. И вот что получилось:

Приобрёл комплект подключения дополнительного прикуривателя за 140 р. Производитель:Автоэлектроника г.Тверь. Подключил к красному толстому проводу через предохранитель.

А какой диаметр отверстия под доп.розетку?
вот такая подойдет:http://www.off-road-light.ru/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=1592&category_id=288&option=com_virtuemart&Itemid=64

Что-то ссылка не срабатывает
Вот здесь эта розетка:
http://www.avtodim.com/products/854383/info/
у ней диаметр 23 мм.не узкая ли?

Еще нарыл в инете розетку для KIA вот здесь:
http://www.kia.autoarsenal.ru/cat/kia_ceed/

От шевроле 22мм. сама розетка, 26мм. крышка

СПАСИБО!

В итоге заказал розетку от КИА Рио (она же идет и в спектру,и тд.и тп.)
Цена порадовала - 256 рэ
http://www.kiamoto.net/Front/Product/?url=...display_group=1 ,здесь её можно посмотреть
код: 0K54A662P0
теперь жду

Вот получил розетку.
Подошла без "подгона" к штатному отверстию.
И цена нормальная,а то на "родные" или от "шевроле" уж совсем бешенные стали...

вот так она выглядит

фото установленной есть?
